第四节　工作原理

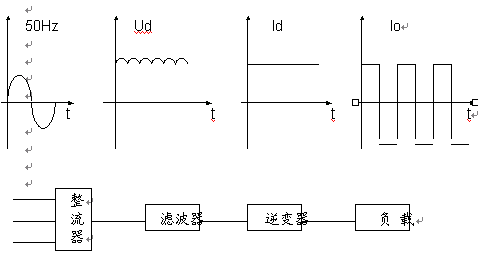

　　本机的主电路框图如[图1]所示。整流器采用三相桥式全控整流电路，逆变器采用单相桥式逆变电路，负载为并联谐振形式，直流滤波环节为大电感滤波，以满足并联逆变器的输入要求。

[图1]　交——直——交变换器

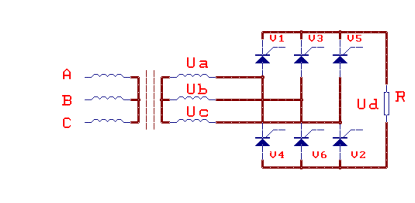

（1）三相桥式全控整流电路[图2]

三相桥式全控整流电路的输出电压为：

Ud=2.34U2cosa……………………………………………（1）

式中，U d——输出直流电压平均值；
U2——— 电网相电压
a —— 触发移相角

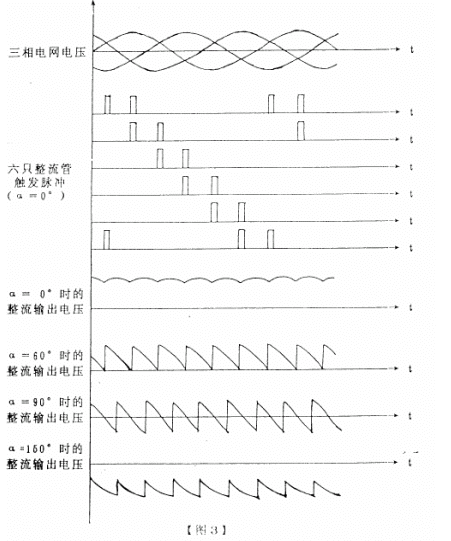

[图3]给出了在不同a角下的输出电压的波形（在感性负载和电流非断续状态下）。其中a>90°的状态称为整流的逆变工作状态，其实质是负载向电网反馈能量。见下页[图3]
整流触发电路采用数字集成电路构成，所采用芯片的型号、功能及有关说明如表二所示。
表 二

（二）单相桥式并联逆变电路[图4]

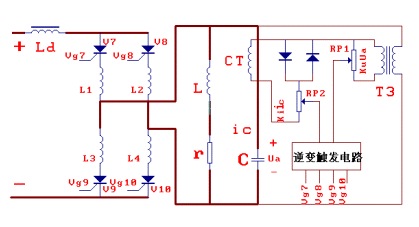

　　并联逆变器的基本线路如 [图4]所示。图中V7— V10组成了一个桥式逆变电路，Ld为直流滤波电感，Lr为感应炉等效电路，C为补偿电容，由L、r、C组成一个并联谐振电路。

　　Ld使整流桥输出的直流电流连续，电流纹波减小，这样可近似地把整流桥输出电流看成一平直电流。Ld的另一个作用是限制中频电流进入工频电网，起隔离作用；当逆变失败时，它也起限制浪涌电流的作用。

[图4]　逆变主电路及触发检测电路

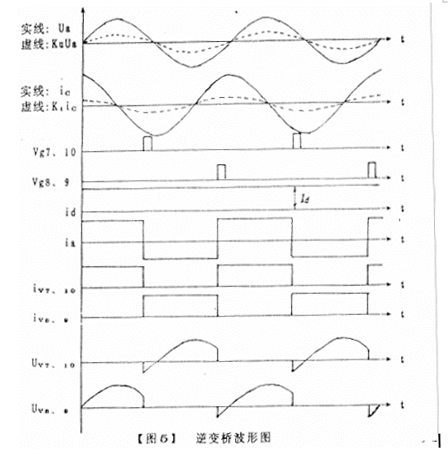

　　为使逆变器正常工作，其工作频率应高于负载谐振频率。此时负载回路对输入的中频梯形电流中的高次谐波电流呈现低阻抗，对中频梯形波电流中的基波电流呈现高阻抗，因而使输出电压接近正弦波。逆变电路有关波形示于[图5]。

　　UL=1.11Ud/cosj……………………………………………（2）

　　逆变触发同步信号是由中频输出电压和补偿电容电流的取样信号合成的，该合成信号滞后于补偿电容电流而超前于中频输出电压， 其过零时刻即为逆变触发时刻。可见逆变触发频率始终略高于负载谐振频率。
