★电路特点
●逆变反馈信号通过一只0.1VF电容（CH82）直接取自中频电源输出端。
●逆变采用自激变角反复式软启动。
①引前角90°启动，启动后及时自动缓慢减至工作角度，启动能力强，且平稳。
②和它激启动（扫频式起动）相比，不需调节启动信号频率，对经常更换感应器或多频率工作电源，最为简单。
●通过拨动开关，可方便选择两种工作模式的一种，衡功率或衡电压。
①衡功率模式只适宜熔炼等只单一要求加热快的场合。
②衡电压模式适宜对加热节拍，透热深度，金相变化快慢，均热速度等有工艺要求的场合。
③衡电压模式可方便构成对特殊工件的自动变功率加热方式。
●备有将两个标准控制器构成一套△-Y双整流、12脉波输出的专用端子。
①两控制器联动后，内设的电子电流平衡电路保证两侧电流平衡，不需加平衡电抗。
②两侧联动保护，一侧故障，两侧同时拉150°保护，且指示故障种类和发生在哪一侧。
③启动、停止、电压升降等控制只用一套。
●面板和脉冲板共设有24个LED信号指示，可方便判断工作状态。
①5种故障指示（过压、过流、缺水、缺相、反相序），有故障时，整流电路快孙拉150°保护。
②控制器的面板有6个整流脉冲指示和2个逆变脉冲指示。
●设有静态观察逆变脉冲引前角、整流脉冲移相角的两个基准信号和对应端子。
①逆变基准基准信号用作静态（主电路不带电）调整逆变引前角。
②整流基准信号用作静态（主电路不带电）调整整流脉冲移。
●逆变频率改变，引前角不变。
●电路板安装在专门设计的工程塑料机壳内（17.7×10×7Cm），接线端子外露。
①机壳有两种安装固定方式，安装条卡槽和螺栓固定孔。
②机壳面板设有14个信号指示灯、四个调节电位器孔、一组用于工作模式转换的拨动开关（见第三页图）。
★适用范围
●衡功率模式适宜熔炼等单一要求加热快的中频电源。
●衡电压模式适宜对加热节拍，透热深度，金相组织变化快慢，均热速度等有工艺要求的场合（透热、淬火、焊接等）。
●12脉波-双整流电路适宜高次谐波对电网污染，电网有严格限制的区域。

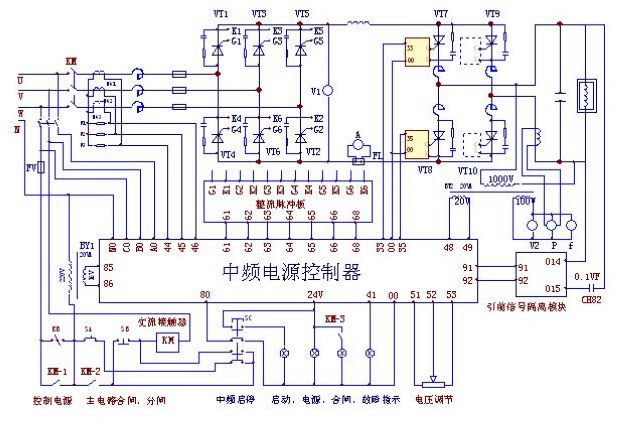

★基本应用原理图

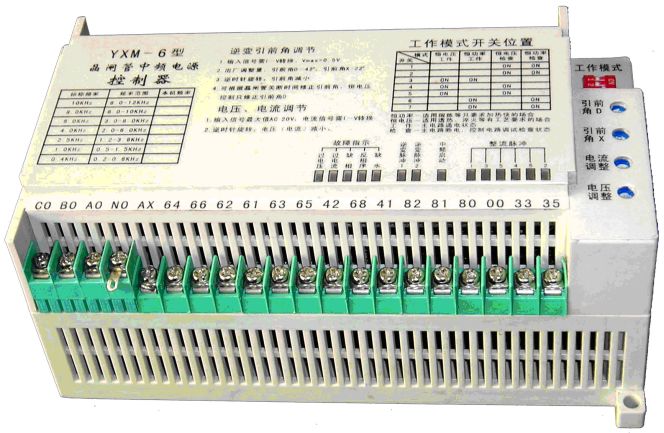

★控制器外形17.7Cm（长）×10Cm（宽）×7Cm（高）

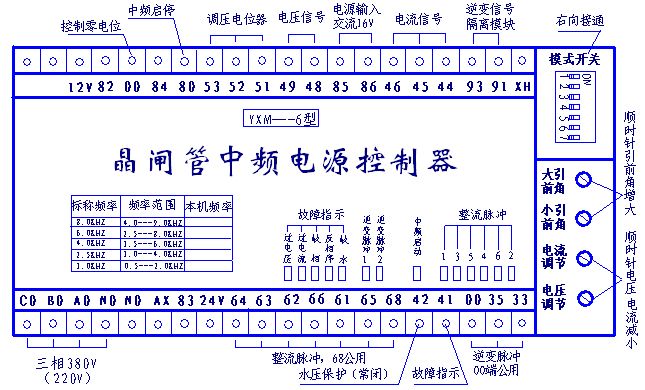

★控制器面板；接线端子

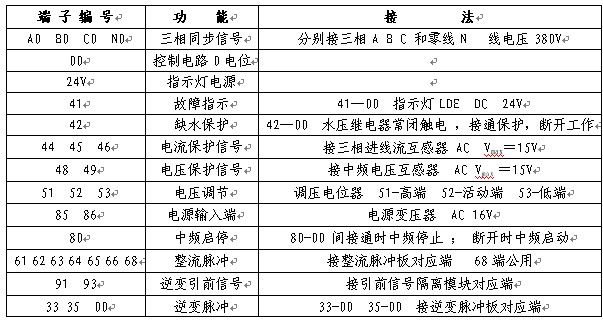

★端子的功能及应用
●基本应用接线端子29个
●静态调试检测专用端子3个
●△-Y双回路进线（双整流）12脉波电路专用端子（普通电路不用）
●予充磁辅助启动控制电路专用端子（一般不用)
注意事项：此端子一般不用，对于特难启动的负载，作为启动的备用手段。
●12V稳压电源输出端子（一般不用)

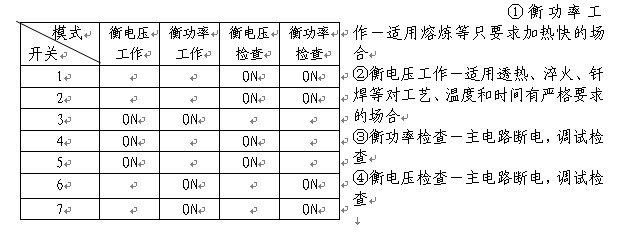

★工作模式开关位置的确认
|
